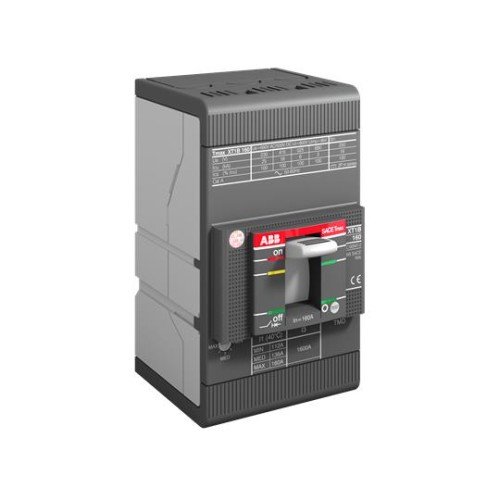

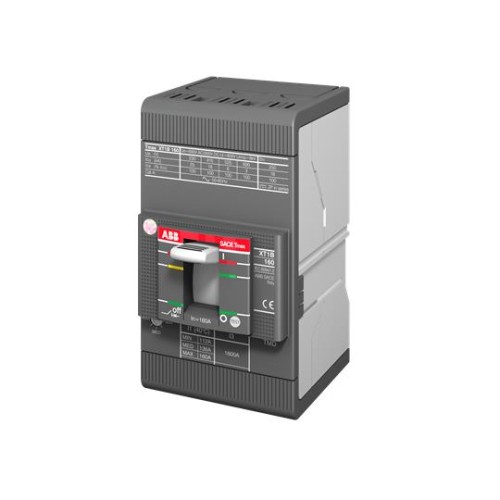

Автомат ABB XT1N 160 TMD 125-1250 3p F F

Автоматический выключатель XT1N 160 TMD 125-1250 3p F F

Выключатели Tmax XT применяются для защиты от перегрузки и коротких замыканий в распределительных сетях переменного и постоянного тока и обеспечивают надежную и безопасную работу электроустановок.

Силовые автоматические выключатели, поставляемые компанией ABB Россию, выпускаются в Италии на заводе ABB SACE.

Серия АВВ Tmax XT включает в себя трёхполюсные и четырёхполюсные автоматические выключатели стационарного, втычного и выкатного исполнения, оснащённые термомагнитными и электронными расцепителями.

Линейка выключателей Tmax XT состоит из четырех типоразмеров с номинальными токами до 250 А и отключающей способностью Icu до 200 кA при 400 В и 90 кA при 690 В:

• Tmax XT1 (160 A) — до 70 кA при 400 В;
• Tmax XT2 (160 A) — до 200 кA при 400 В;
• Tmax XT3 (250 A) — до 50 кA при 400 В;
• Tmax XT4 (160-250 A) до 150 кA при 400 В.

Прямое управление

Рукоятка всегда указывает положение подвижных контактов автоматического выключателя:

• красная линия (I): - «Замкнут»;
• зеленая линия (O): - «Разомкнут»;
• желто-зеленая линия: «Сработал» - разомкнут в результате срабатывания расцепителя защиты, либо при срабатывании реле отключения, реле минимального напряжения, при нажатии на кнопку "Тест".

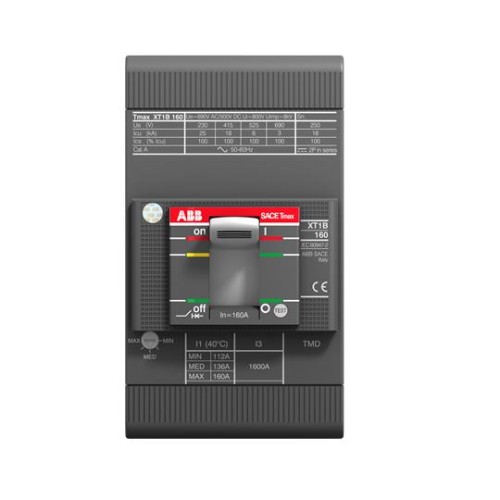

Условные обозначения на корпусе

1. Название выключателя и уровень исполнения по номинальной отключающей способности (*)
2. In: номинальный ток расцепителя защиты автоматического выключателя (*)
3. Uimp: номинальное выдерживаемое импульсное напряжение (*)
4. Ui: напряжение изоляции (*)
5. Ics: номинальная рабочая отключающая способность при КЗ (*)
6. Icu: номинальная предельная отключающая способность при КЗ (*)
7. Ue: номинальное рабочее напряжение (*)
8. Символ пригодности к разъединению (*)
9. Соответствие стандарту IEC 60947–2 (*)
10. Серийный номер
11. Голограмма защиты от подделки
12. Кнопка тестирования
13. Маркировка CE
14. Категория применения (*)
15. Соответствие стандарту NEMA-AB1

(*) В соответствии со Стандартом IEC 60947–2 (ГОСТ Р 50030.2)

Расшифровка аббревиатуры

XT1 – серия выключателя

N – уровень исполнения по отключающей способности (36 Ка)

160 – типоразмер (выражается в амперах, в соответствии с наибольшим номиналом тока групппы)

TMD – вариант расцепителя (термомагнитный расцепитель защиты с регулируемым тепловым и фиксированным магнитным порогом)

125 – номинальный ток срабатывания теплового расцепителя, А (в случае перегрузки)

1250 – номинальный ток срабатывания электро-магнитного расцепителя,А (в случае короткого замыкания)

Тип расцепителя - (TMD)

Технические характеристики
