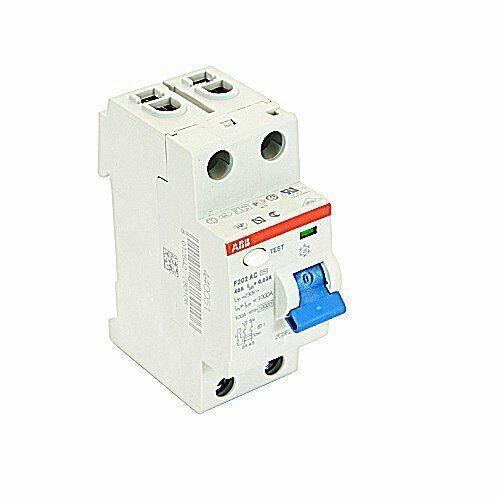

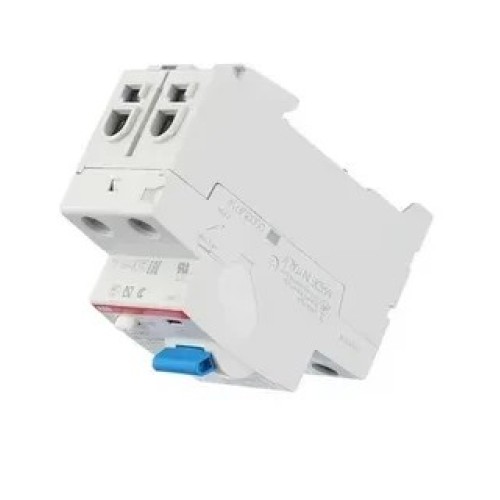

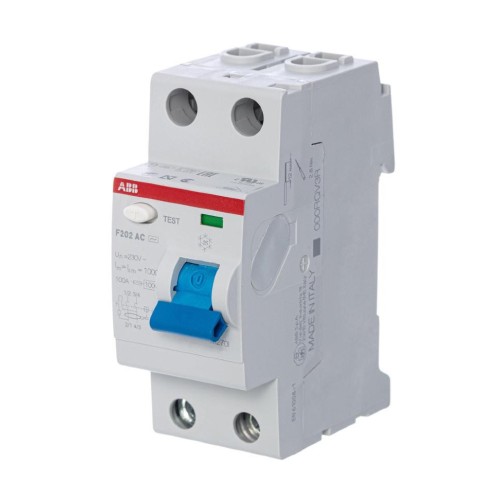

УЗО ABB F202 AC-40/0,1 2-х полюсное тип AC 40A 100mA 2 модуля (ВДТ) 2CSF202001R2400

Установка устройства защитного отключения (УЗО) требует соблюдения технических норм и правил безопасности. Работы должен выполнять квалифицированный электрик, так как неправильное подключение может привести к сбоям в работе системы, ложным срабатываниям или отсутствию защиты.

Как подключить УЗО: устройство, принцип действия, схемы коммутации в однофазных и трехфазных сетях

Подготовка к установке

Выбор УЗО. Учитывайте следующие параметры:

Количество полюсов: 2P — для однофазной сети (220 В), 4P — для трёхфазной (380 В).

Чувствительность (ток утечки):

10 мА — для помещений с повышенной влажностью (ванная, сауна);

30 мА — стандарт для бытовых розеток;

100–300 мА — противопожарные модели.

Номинальный ток: должен быть равен или выше номинала установленного на линии автоматического выключателя.

Тип УЗО: AC (реагирует на переменные утечки тока) или A (реагирует на переменные и пульсирующие постоянные утечки тока).

Проверка УЗО. Осмотрите устройство на отсутствие повреждений, трещин или дефектов.

Подготовка инструментов и материалов. Понадобятся УЗО, крестовая отвёртка, два отрезка одножильного провода сечением 2,5 мм² (длина подбирается по месту), маркер и наклейки для маркировки.

Порядок установки

Обесточьте распределительный щиток. Переведите рычажок общего автомата в положение «Off» («Выкл») и проверьте отсутствие напряжения с помощью индикаторной отвёртки или мультиметра.

Выберите место установки. Обычно УЗО ставится после вводного автомата и перед группой защитных автоматов. Если используется одно общее устройство на весь объект — оно подключается сразу за вводным автоматом.

Установите УЗО на DIN-рейку. Убедитесь, что фиксатор в нижней части корпуса устройства защёлкнулся на ней.

Отсоедините провод от автомата той розеточной группы, на которую будете устанавливать УЗО. С помощью отвёртки ослабьте на автомате винт, зажимающий соответствующую клемму.

Отсоедините нулевой провод (он должен быть голубого цвета) этой группы от нулевой шины.

Подсоедините нулевой провод розеточной линии (голубого цвета) к нижней клемме УЗО, обозначенной символом N. Затяните винт отвёрткой.

Подсоедините второй провод розеточной линии к свободной нижней клемме УЗО, затяните винт.

С помощью отрезка провода соедините верхнюю клемму УЗО, обозначенную буквой N, с нулевой шиной. Затяните винты.

С помощью второго отрезка провода соедините свободную верхнюю клемму УЗО с автоматическим выключателем соответствующей розеточной линии.

Ещё раз затяните все винтовые клеммы.

Включите питание с помощью общего автомата — переведите рычажок в положение «On» («Вкл»).

Проверьте УЗО: переведите рычажок на его корпусе в положение «On», затем нажмите кнопку «Тест». Рычажок должен моментально отщёлкнуться в положение «Off». В дальнейшем такую проверку проводите ежемесячно.

Снова переведите рычажок в положение «On».

Важные рекомендации

УЗО используется вместе с автоматическим выключателем. Автоматический выключатель защищает от перегрузок и коротких замыканий, а УЗО — от утечек тока.

Не выводите нейтраль после УЗО на общую шину — это приведёт к ложному срабатыванию.

Соблюдайте предел по току утечки — превышение вызовет отключение даже без реальной угрозы.

Не соединяйте нулевые выходы нескольких УЗО в один проводник.

Для трёхфазного УЗО применяются аналогичные правила, как для установки однофазных моделей.

В системе заземления TN-C установка УЗО запрещена, так как в контуре совмещены функции нулевого защитного и нулевого рабочего проводника по всей длине.

Регулярно проверяйте работоспособность УЗО с помощью кнопки «Тест» (рекомендуется делать это не реже одного раза в квартал).

Важно! Установка УЗО регламентируется Правилами устройства электроустановок (ПУЭ), сводом правил СП 31-110-2003 и другими нормативными документами. При возникновении сомнений или сложностей обратитесь к квалифицированному специалисту
