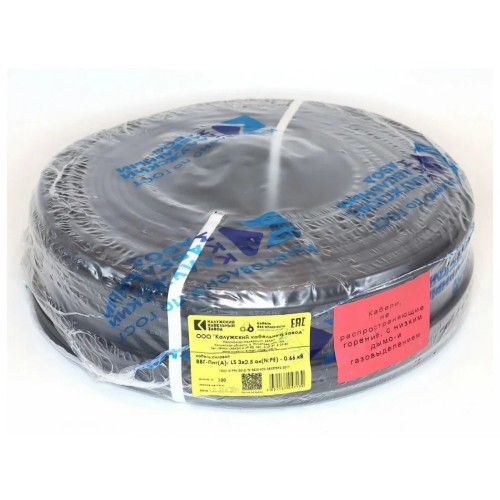

Кабель силовой ВВГ-Пнг(А)-LS 3х2,5 медный плоский ГОСТ 31996 ВВГ-Пнг(А)-LS 3х2,5

Применение кабеля ВВГнг-LS 3х2,5 мм2.

Кабели, не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц. Кабели изготавливаются для общепромышленного применения и атомных станций при поставках на внутренний рынок и на экспорт.

Кабели ВВГнг-LS 3х2,5 мм2 предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 2, 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97).

Кабели ВВГнг-LS 3х2,5 мм2 не распространяют горение при прокладке в пучках.

Структура кабеля ВВГнг-LS:

1. Токопроводящая жила - медная (ВВГнг-LS), однопроволочная или многопроволочная, круглой формы, 1 или 2 класса по ГОСТ 22483.

2. Изоляция - из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки). Толщина изоляции представлена в Приложении.

3. Скрутка - изолированные жилы двух-, трех-, четырехжильных кабелей скручены; двух- и трехжильные кабели имеют жилы одинакового сечения, четырехжильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Номинальные сечения нулевых жил (меньшего сечения) и жил заземления соответствуют указанным в Приложении.

4. Внутренняя экструдированная оболочка - накладывается по скрученным изолированным жилам из ПВХ композиции пониженной пожароопасности, которая заполняет промежутки между жилами. Толщина внутренней оболочки не менее 0,3 мм.

5. Наружная оболочка - из ПВХ композиции пониженной пожароопасности. Для кабелей с сечением круглых токопроводящих жил до 16 мм2 допускается наложение наружной оболочки с одновременным заполнением промежутков между жилами. В этом случае внутренняя экструдированная оболочка не накладывается. Толщина оболочки представлена в Приложении.

Технические характеристики кабеля ВВГнг-LS:

- Вид климатического исполнения кабелей УХЛ и Т, категория размещения 5 по ГОСТ 15150-69

- Диапазон температур эксплуатации: от -50°С до +50°С

- Относительная влажность воздуха при температуре до +35°С: до 98%

- Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С

- Минимальный радиус изгиба при прокладке:

кабелей одножильных - 10 наружных диаметров,

кабелей многожильных - 7.5 наружных диаметров.

- Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С

- Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при к.з.: + 400°С

- Строительная длина кабелей для сечений основных жил:

от 1,5 до 16 мм2 - 450 м

от 25 до 70 мм2 - 300 м

от 95 мм2 и выше - 200 м

- Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления)

- Срок службы: 30 лет
