| Вес114 | Высота85 | Глубина18 мм |
| Тип релеЭлектромеханическое | Ширина62 |

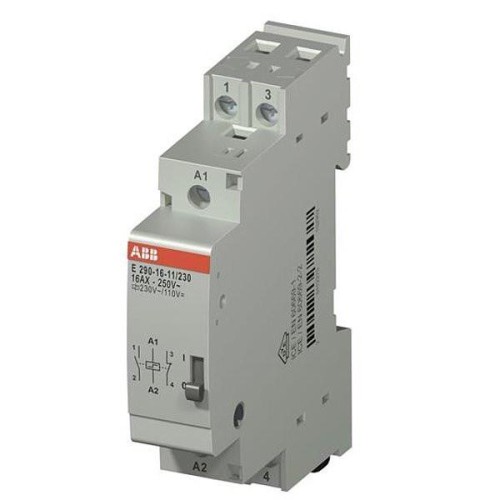

Импульсное реле E290-16-11/230 с катушкой 230V AC/110V DC контакт 1НО+1НЗ ABB
Данное устройство шириной всего 18мм разработано для установки в главных и распределительных щитах (монтируется на DIN-рейку 35 мм). Блокировочные реле активируются посредством подачи импульсной команды и гарантируют энергоэффективное управление освещением. Как правило, установки с блокировочными реле используются когда управление системами освещения должно осуществляться как минимум из трех точек, расположенных в различных местах. Блокировочные реле изготавливаются на номинальный ток 16 A или 32 A.
Количество контактов
2НО контакта
Количество переключающих контактов реле может быть увеличено до четырех посредством использования присоединяемого модуля силовых контактов (E292-..-..). Таким образом, с помощью одного реле возможно коммутировать до четырех осветительных нагрузок. Для необходимости удаленной сигнализации о состоянии контактов реле применяется модуль дополнительных контактов (E299-11).
Различное напряжение катушки (перем. / пост. ток) делает реле универсальным для множества применений. Вспомогательные устройства могут быть присоединены к блокировочному реле с правой или с левой стороны.
Управляющие элементы - присоединение с левой стороны
Переключающие элементы - присоединение с правой стороны
Последовательность переключения - ВЫКЛ–ВКЛ–ВЫКЛ–ВКЛ
Информация по безопасности
Если реле устанавливаются вплотную друг к другу, рекомендуется использовать проставки в видепустых модулей (заглушек ZLS). Это гарантирует оптимальное рассеивание тепла от реле. Заглушки (ширина 9 или 18мм) можно найти , как тип ZLS725 или ZLS726 (в зависимости от применения).
Управляющее напряжение 1 230 В
Тип управляющего напряжения 1 AC (перемен.)
Количество нормально открытых контактов (НО) 1
Количество нормально закрытых контактов (НЗ) 1
Количество переключающих контактов 0
Модульная ширина (общ. кол-во модульных расстояний) 1
Номин. коммутируем. ток 16 А
Напряжение питания 250 В
Способ монтажа DIN-рейка
Функционал. назначение/применение Электронное реле с центральным управлением
Глубина установочная (встраив.) 68 мм
Частота управляющего напряжения 1 50 Гц
Управляющее напряжение 2 110 В
Тип управляющего напряжения 2 DC (постоян.)
Частота управляющего напряжения 2 - Гц
Тип питающего напряжения AC (перемен.)
Макс. мощность ламп накаливания 3000 Вт
Макс. мощность люминесц. ламп 3000 ВА
Макс. мощность люминесц. ламп (включение попарно) 2500 ВА
Макс. мощность люминесц. ламп (параллельно компенсир.) 2500 ВА
Макс. коммутируем. ток при cos φ = 0,6 16 А
Возможность ручного управления Да
| Вес | 114 |
|---|---|
| Высота | 85 |
| Глубина | 18 мм |
| Тип реле | Электромеханическое |
| Ширина | 62 |
-
