| Высота88 | Глубина69 мм | Модулей DIN4 |
| Номинальное напряжение, В380/400 | Номинальный ток, А25 | Силовых полюсов4P |
| Способ монтажаDIN-рейка | Степень защитыIP20 | Тип рубильникаОбычный |

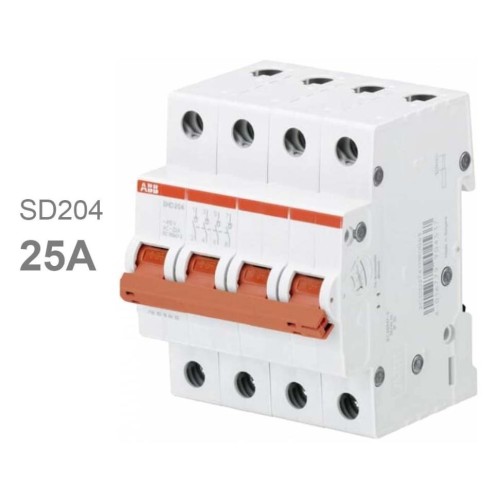

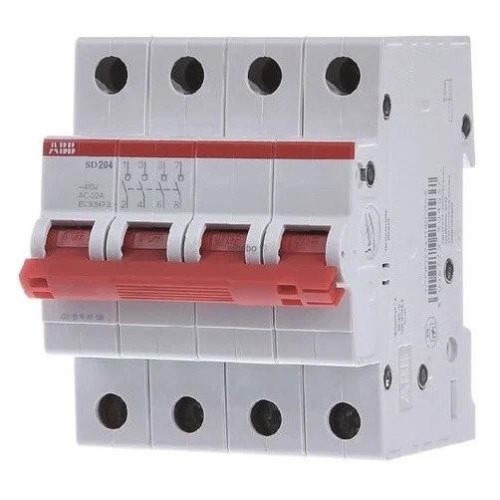

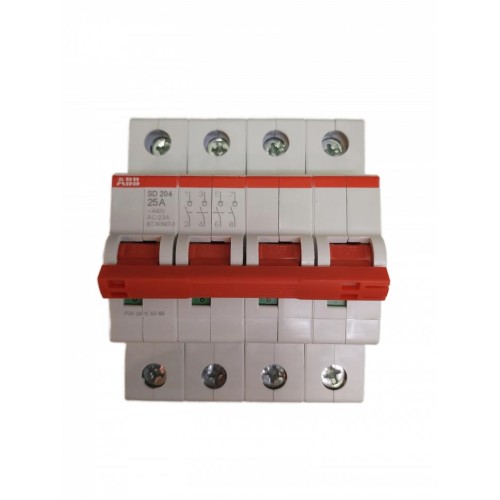

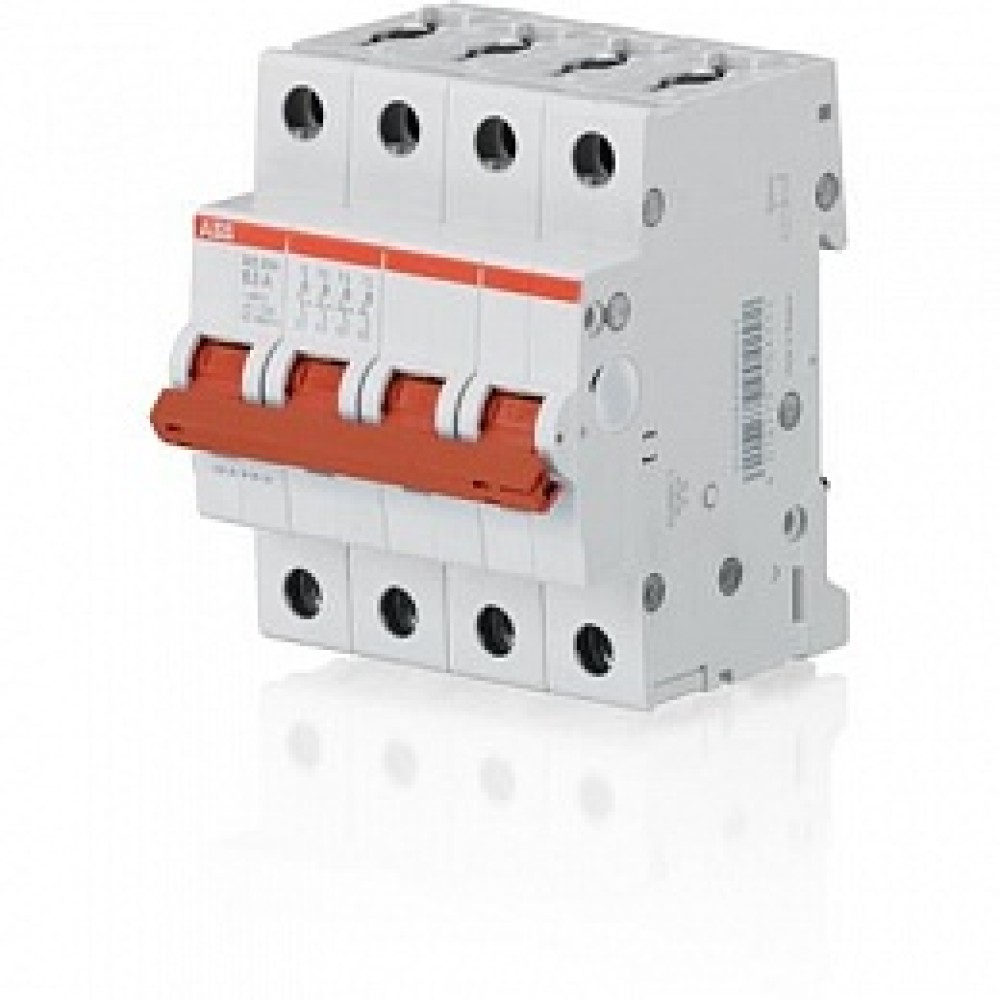

Четырехполюсный выключатель нагрузки с красным рычагом фирмы ABB SD201 на 25 Ампер,4 модуля. 2CDD284101R0025
Назначение рубильников: используются в различных целях, начиная от центров дистанционного управления до распределительных щитов и рубильников на станочном оборудовании (в качестве локальных выключателей безопасности, аварийных рубильников, секционных выключателей в бытовом и промышленном секторе).
Рубильники SD200 выполнены в современном дизайне и отлично сочетаются с аппаратами версии System pro M compact, маркировка на корпусе выполнена с помощью лазера. Благодаря наличию индикатора “Real CPI”, можно легко определитьреальное положение контактов аппарата. Значительное преимущество новой версии - полная совместимость с аксессуарами серии S 200.
Особенности
Изолирование в соответствии с ГОСТ Р 50030.3-2012 (IEC/EN 60947-3)
Индикация состояния контактов (“Real CPI”)
Ном. условный ток к.з 25кA при Ue = 253/440 В перем. в соотв. с IEC/EN 60947-3
Степень защиты IP20 = защита от прикосновения
двойные цилиндрические клеммы до 35 мм2 для раздельного монтажа проводников и шины
Возможность установки доп. контакта снизу для экономии пространства в электроустановке
Унифицированный дизайн System pro M compact
Возможность объединения одной шинной разводкой PS вместе с другими устройствами System pro M
Износостойкая лазерная маркировка
Полная совместимость с аксессуарами серии S200
Характеристики
Количество полюсов - 4
Номинальный ток - 25А
Степень защиты - IP20
Поперечное сечение проводников - 35мм2
Поперечное сечение шин - 10мм2
Установка на рейку DIN
| Высота | 88 |
|---|---|
| Глубина | 69 мм |
| Модулей DIN | 4 |
| Номинальное напряжение, В | 380/400 |
| Номинальный ток, А | 25 |
| Силовых полюсов | 4P |
| Способ монтажа | DIN-рейка |
| Степень защиты | IP20 |
| Тип рубильника | Обычный |
-
Нет отзывов об этом товаре.
-
Еще не было вопросов
ABB SD 200— это серия модульных рубильников (выключателей-разъединителей), предназначенных для безопасного включения и отключения электрических цепей под нагрузкой. Они обеспечивают видимый разрыв цепи, что необходимо для обслуживания или аварийного отключения участка сети. Устройства применяются в распределительных щитах, панелях управления и промышленном оборудовании.
Основные характеристики
Количество полюсов. От 1 до 4.
Номинальный ток. От 16 до 63 А.
Номинальное напряжение. 253/440 В переменного тока (для 1-полюсных исполнений — 253 В AC / 60 В DC, для 2-полюсных — 440 В AC / 125 В DC, для 3- и 4-полюсных — 440 В AC).
Номинальный условный ток короткого замыкания. 25 кА.
Степень защиты. IP20
Диапазон рабочих температур. От −25 °C до +55 °C.
Монтаж. На DIN-рейку 35 мм (ширина одного полюса — 17,5 мм).
Особенности
Индикатор «Real CPI». Позволяет визуально определить положение контактов: красный — ВКЛ., зелёный — ВЫКЛ..
Двойные цилиндрические клеммы. Позволяют подключать до двух проводников сечением до 35 мм² или выполнять комбинированное подключение проводника и шины для поперечной разводки.
Совместимость с аксессуарами серии S200. Можно использовать вспомогательные контакты, расцепители минимального напряжения, моторные приводы и др..
Унифицированный дизайн System pro M compact. Обеспечивает совместимость с другими устройствами серии.
Износостойкая лазерная маркировка. Гарантирует долговечность и читаемость обозначений.
Возможность блокировки в отключённом положении. С помощью навесного замка.
Применение
Рубильники SD200 используются:
в качестве вводных устройств в распределительных щитах Flexline®, панелях управления и промышленном оборудовании;
для локального отключения участков сети при проведении ремонтных и профилактических работ;
в центрах дистанционного управления, на станочном оборудовании, в бытовом и промышленном секторе в качестве локальных выключателей безопасности, аварийных рубильников, секционных выключателей.
Примеры моделей
ABB SD201. Однополюсный рубильник с красным рычагом.
ABB SD204. Четырёхполюсный рубильник с красным рычагом.
ABB SD202. Двухполюсный рубильник с красным рычагом.
ABB SD203. Трёхполюсный рубильник с красным рычагом.
