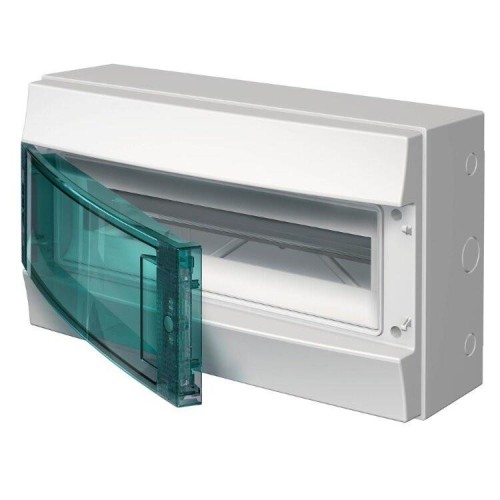

ABB Mistral65 бокс навесной 18М прозрачная дверь (с клемм)

В новой серии MISTRAL65 гармонично сочетаются элегантность и универсальность, эффективность и неповторимый дизайн. Эти боксы со степенью защиты IP 65 дополняют семейство продуктов АББ в сегменте автоматизации, а также в секторе коммерческого и гражданского строительства. В данной разработке инженеры АББ использовали богатейший опыт компании и пожелания монтажников.

Данная серия шкафов была разработана с целью максимально удовлетворить потребности заказчика. С разработкой Mistral65 появилась возможность устанавливать различное оборудование по размерам и функционалу в один корпус с повышенной IP-защитой. Модульное оборудование, аппараты в литом корпусе, светосигнальная аппаратура, системы управления – всё это и многое другое может быть установлено в данной серии.

Дверь открывается на 180°, что делает обслуживание шкафа более удобным.

Шкаф поставляется с двумя типами дверей, зелёная и в цвет корпуса.

Быстрое и безопасное крепление шкафа к стене, благодаря намеченным отверстиям на основании.

Двери могут открываться как в левую так и в правую стороны - благодаря абсолютной симметрии шкафа.

Шкафы поставляются в двух вариантах: с гладкими стенками (GWT 650°) или с преперфорированными отверстиями на верхнем и нижнем фланцах (GWT 750°).

Для упрощения протяжки проводов, были увеличены расстояния под DIN-рейками и сбоку шкафов. Также предусмотрены места крепления стяжками к основанию бокса.

Разработчики предусмотрели возможность установки одного дополнительного модуля (18 мм) на каждый ряд. В любой непредвиденной ситуации Вы сможете быстро и легко расширить систему, избежав при этом кардинальных изменений.

 По желанию Вы можете использовать винтовые (до 100А) или самозажимные (до 63А) клеммные блоки. Клеммы нейтрали (N) имеют стандартный синий цвет, а заземления (PE) - зелёный.

Новейшая разработка - ввод для кабельных каналов. Защищенный ввод кабеля. Может располагаться как сверху так и снизу шкафа. На внутренней стенке аксессуара есть преперфорированные насечки для всех сечений кабель-каналов. Объединяет и защищает кабельные линии.

При использовании навесных петель (1SL1927A00), не придется проделывать лишних отверстий внутри шкафа. Так же в комплектацию изделия входят маскировочные пробки для обеспечения класса электроизоляции II.

Что бы исключить несанкционированный доступ к аппаратам, в дверь шкафа можно установить замок (1SL1931A00 в комплект входят 2 ключа).

Шкафы могут соединяться в ряд, сохраняя при этом степень защиты IP65 (при помощи соединительного элемента 1SL1949A00)

Глухие панели и монтажные платы дают возможность устанавливать внутри шкафа светосигнальную и пускорегулирующую аппаратуру.

 Новые шкафы Mistral поставляются с обновленными клеммными блоками. Универсальные клеммы N/PE могут быть как самозажимными (до 63 А) так и винтовыми (до 100 А).

 Дин-рейки могут устанавливаться на раме в нескольких положениях по глубине, что позволяет без труда устанавливать модульное оборудование и аппараты в литом корпусе в один уровень.

 Быстродействующие модульные автоматические выключатели серии S800 с высокой отключающей способностью (до 50 кА) могут устанавливаться в шкафы данной серии.

 Самый верхний уровень монтажа Дин-реек позволяет устанавливать стандартное оборудование, к нему относится большинство модульного оборудования используемого на электротехническом рынке.Технические характеристики шкафов АВВ:

серия - Mistral

габариты (ШхВхГ) - 430х250х155 мм

ёмкость (в модулях 18 мм) - 18

тип - настенного монтажа

степень защиты - IP65
